내 역할
BIM 상호작용 엔진, 툴 카메라, 횡단면 생성, 2D 분석 뷰어까지 핵심 런타임 로직 전반을 구현했습니다.
BIM Runtime
대용량 상호작용 · 횡단면 분석
deployed_code
Unity Tooling
WatchBIM BIM Runtime · Cross-Section Tooling
대용량 BIM 모델을 실시간으로 다루기 위해 상호작용 엔진, 커스텀 카메라, 횡단면 생성, 2D 분석 뷰어를 직접 구현한 Unity BIM 런타임입니다. Unity 기능 조합을 넘어서 도메인 알고리즘과 분석 도구를 직접 만든 사례입니다.
핵심 축
BIM Hit Engine
Cross Section
2D Viewer
Tool Camera
프로젝트 성격
대용량 BIM 상호작용과 토목 단면 분석이 함께 필요한 런타임 도구로, 일반 뷰어보다 높은 정확도와 조작성이 필요했습니다.
문제
대용량 BIM 모델에서 정확한 선택, 안정적인 카메라 제어, 도로·지형 기반 단면 분석이 동시에 필요했습니다.
결과
커스텀 hit engine, cross-section generator, 2D viewer, slope labeling, tool camera를 하나의 BIM 런타임으로 묶었습니다.
왜 중요한가
단순 뷰어가 아니라 도메인 알고리즘, 상호작용 엔진, 분석 도구를 Unity 런타임 안에 직접 구현한 사례입니다.
Demo Video
시연 영상
종단면 그래프, 횡단면 3D 생성, 2D 단면 뷰어, clipping 비교가 하나의 런타임에서 이어지는 시연 영상입니다.

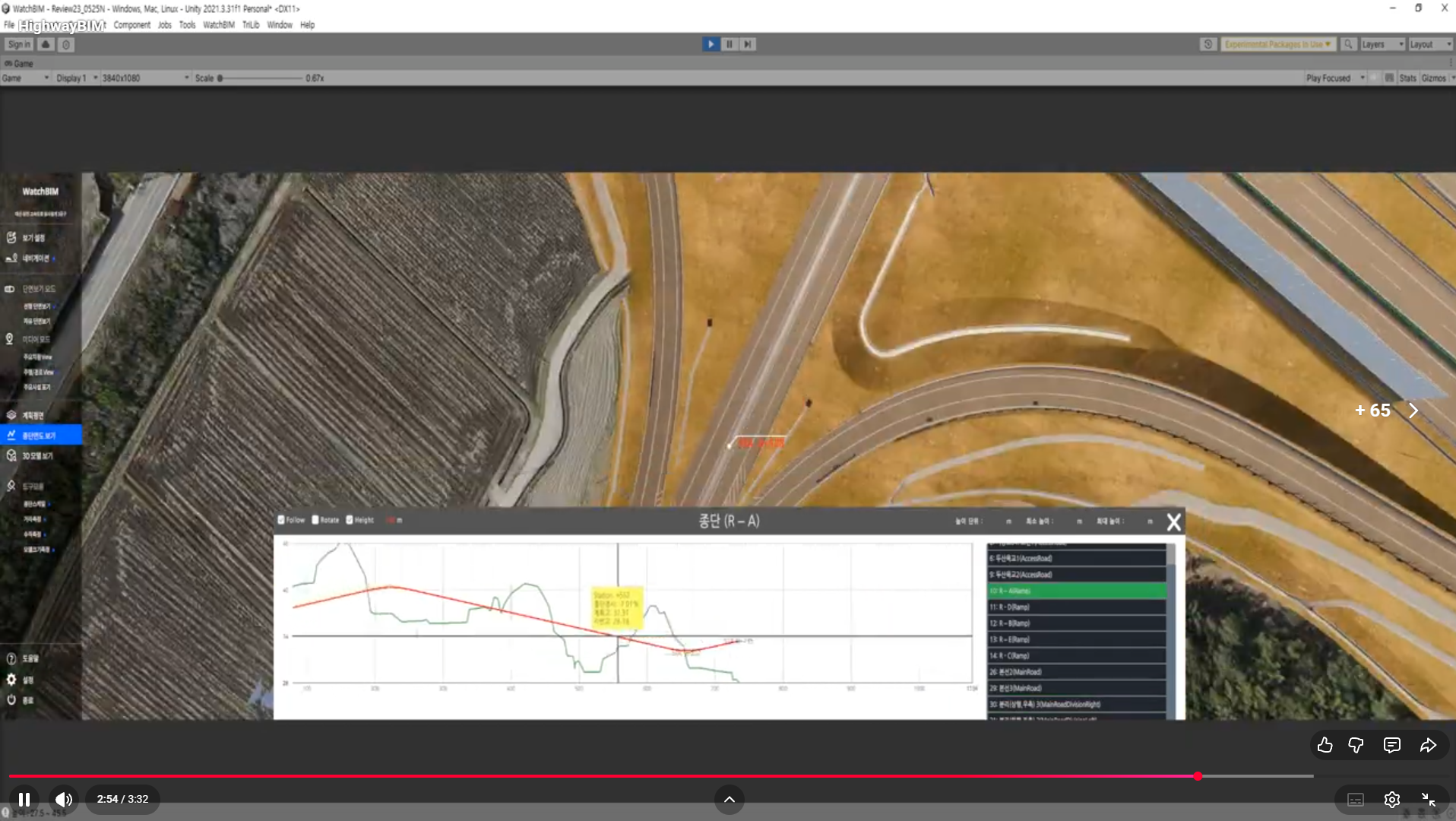

Vertical Graph
Cross Section
2D Viewer
Clipping
Project Overview
문제와 적용 방식
이 프로젝트의 핵심은 BIM 데이터를 Unity 안에서 정확하게 다루는 일이었습니다.
일반적인 카메라 제어나 기본 클릭 판정만으로는 대용량 모델, 절단면, 도로 선형 기반 분석 요구를 감당하기 어려웠습니다.
그래서 상호작용 엔진, 카메라, 절단 계산, 2D 단면 뷰어를 각각 따로 붙이지 않고 하나의 BIM 런타임 도구로 연결했습니다.
3D 교차선을 추출해 단면 데이터로 변환하는 흐름입니다.

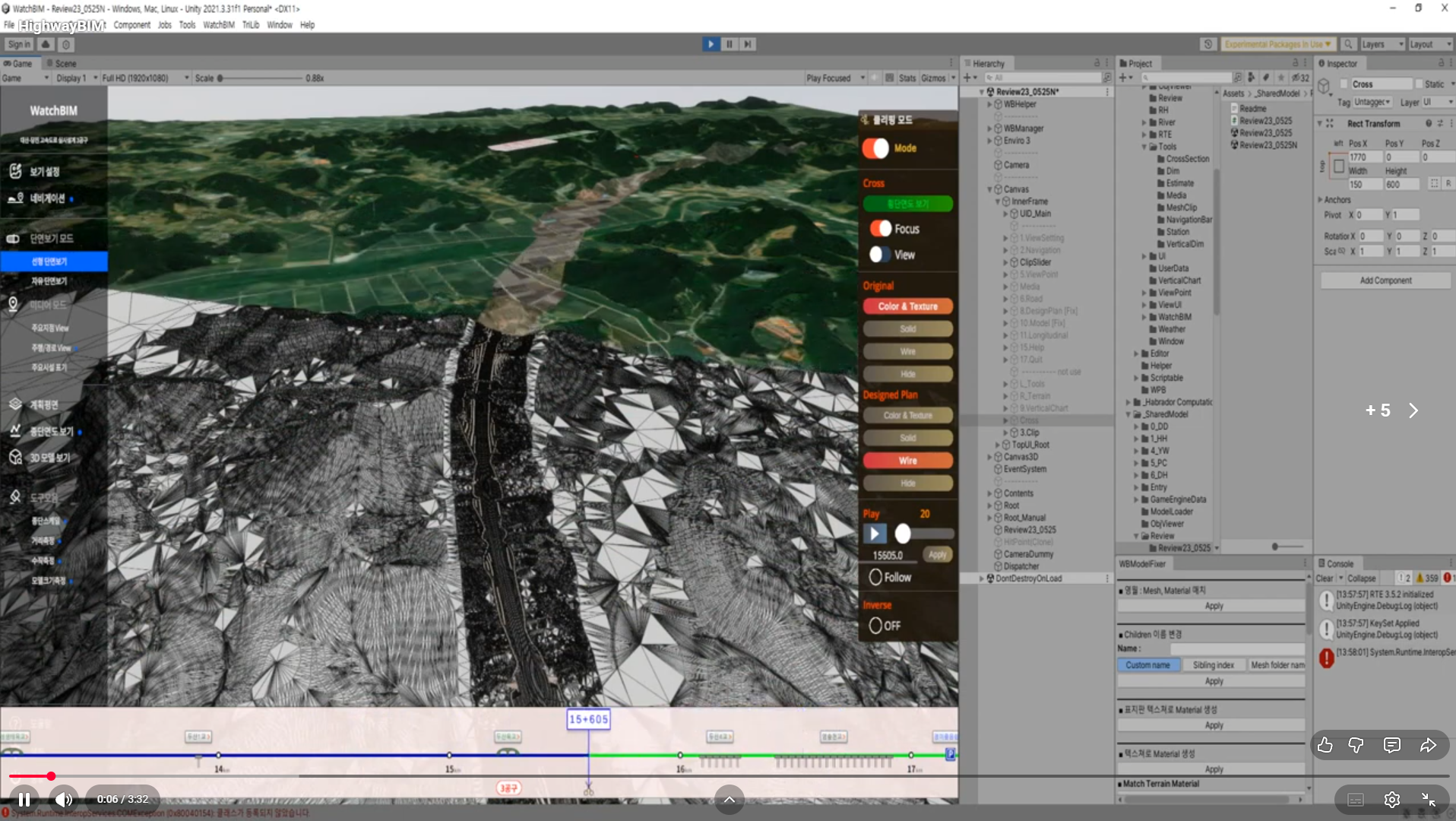

절단과 탐색이 동시에 가능한 BIM 상호작용 런타임입니다.
Top 3 Systems
대표 구현
WatchBIM에서 가장 강한 축은 횡단면 생성, BIM hit engine, 툴 카메라 시스템입니다.
Cross-Section Generation
횡단면 생성 시스템
도로 선형 기준 plane 생성, mesh-plane 교차선 추출, 선분 그룹핑, 3D→2D 단면 변환까지 직접 구현했습니다.
BIM Hit Engine
대용량 BIM 상호작용 엔진
triangle cache, bounds filtering, ray-triangle 판정을 직접 구성해 큰 BIM 씬에서도 필요한 선택과 탐색이 가능하도록 만들었습니다.
Custom Camera System
툴 카메라 시스템
pivot 공전, 자기중심 회전, free / ground / flythrough, 단면 focus, orthographic 전환까지 포함한 카메라 시스템을 구현했습니다.
Supporting Systems
보조 시스템
2D Viewer & Dimension Tool
grid, layer toggle, snapping, multi-dimension, hover info까지 붙여서 단면 데이터를 실사용 가능한 도구로 마무리했습니다.
Geometry Job Pipeline
ray intersection, triangle 정리, UV 생성, mesh-plane intersection을 Burst / Job System으로 병렬 처리했습니다.
Road Alignment Logic
횡단면 plane과 도로 alignment의 교차를 계산하고 station 값을 보간해 토목 도메인 정보로 연결했습니다.
Slope Analysis & Labeling
절토, 성토, 노면별 경사도를 자동 계산하고 1:N, % 형식으로 표시해 분석 결과를 바로 읽을 수 있게 만들었습니다.

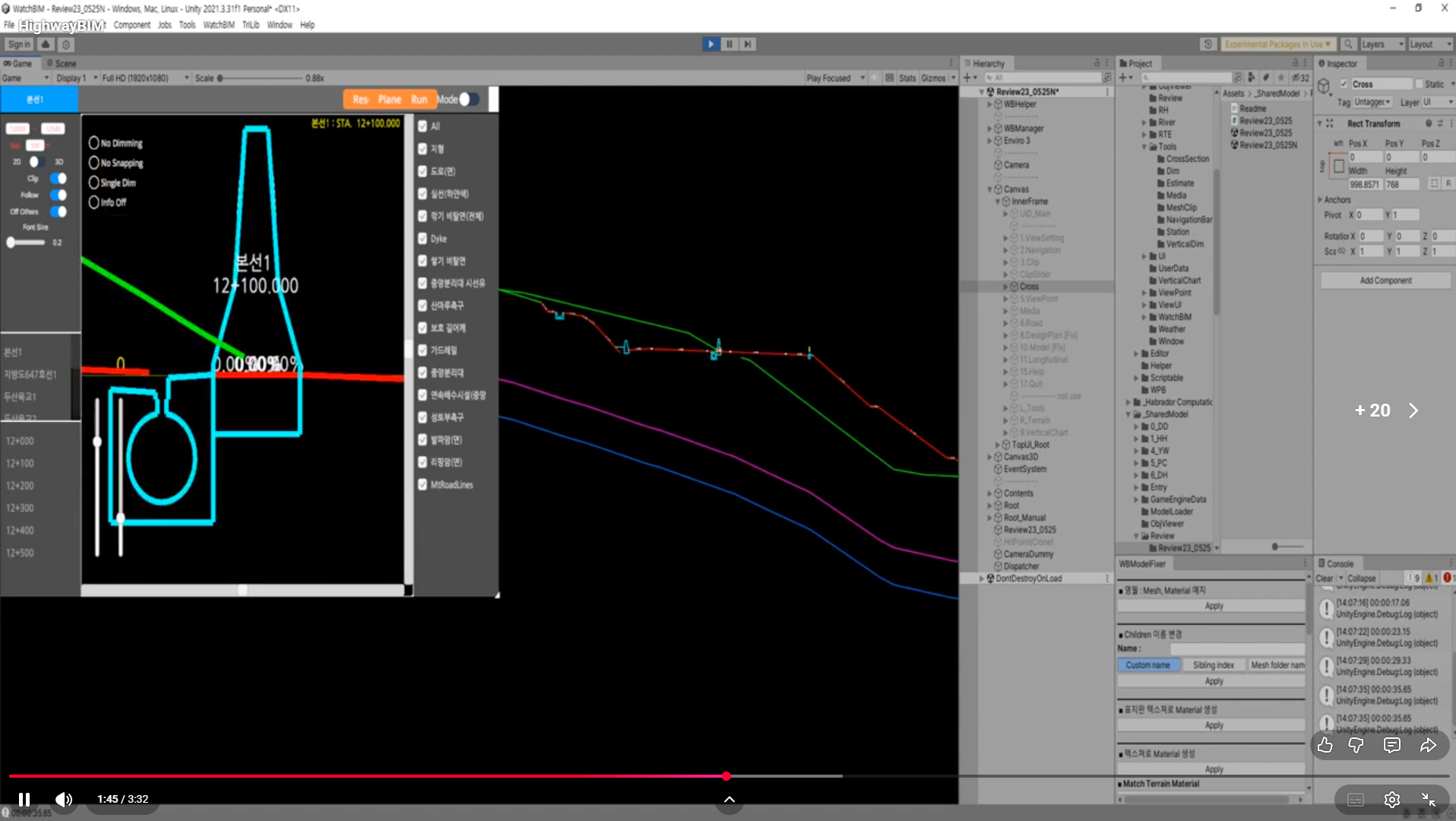

생성된 단면을 2D 분석 뷰어에서 바로 확인합니다.
도로와 지형 정보를 같은 화면에서 분석합니다.
Project Meaning
의미
WatchBIM은 BIM 데이터를 Unity로 불러와 보여주는 수준을 넘어서, 상호작용 엔진과 분석 도구를 직접 만든 프로젝트였습니다.
특히 횡단면 시스템은 geometry kernel, 도메인 규칙, 2D 뷰어가 모두 이어져 있어서 제품성과 알고리즘이 함께 보이는 축입니다.
포트폴리오 관점에서는 대용량 3D 런타임, BIM 도메인 이해, 툴 개발 역량을 동시에 설명해주는 사례입니다.
도메인 알고리즘
Plane Intersection · Station · Slope
대용량 상호작용
Bounds Filter · Triangle Hit
툴 완성도
2D Viewer · Dimension · Camera
